Vad är en bränsleinjektorlinje? Funktion, typer och tillämpningar förklaras

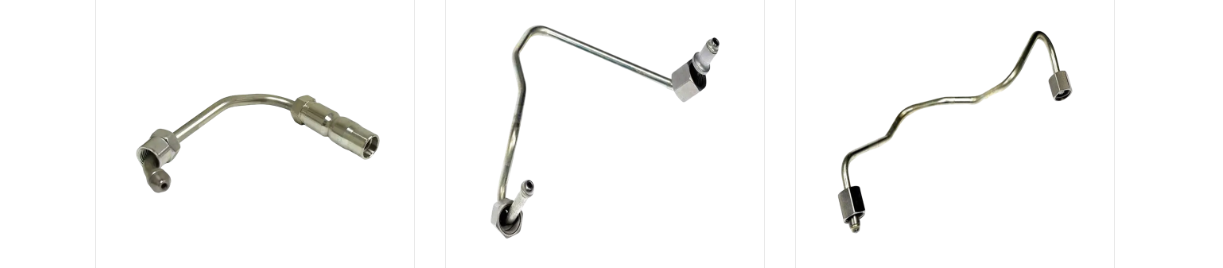

Vad är a Bränsleinjektorlinje

En bränsleinjektorlinje, även kallad ett bränsleinsprutningsrör, är det styva metallröret som transporterar trycksatt bränsle från högtryckspumpen eller common rail till varje bränsleinjektor, vilket bibehåller trycket och flödeshastigheten som förbränningsprocessen kräver. Röret skapar inte självt tryck, det överför tryck som genereras uppströms samtidigt som det motstår expansion, vibrationsutmattning och upprepad tryckpulsering.

I moderna dieselmotorer byggda kring common rail- eller distributionspumparkitektur, arbetar detta rör under upprepade tryckcykler som kan överstiga 2000 bar i nuvarande produktionssystem, med vissa avancerade plattformar designade för tryck som närmar sig 2700 bar. Eftersom linjen upplever dessa tryckstegringar många miljoner gånger över ett normalt serviceintervall, är väggtjocklek, böjningsradie och inre yttillstånd konstruerade kring utmattningslivslängd snarare än enbart ett enda sprängtryck.

Kärnegenskaper

  • Ansluter högtryckspumpen eller common rail direkt till injektorkroppen
  • Överför bränsle behandlat som en icke komprimerbar vätska utan mätbar expansion
  • Formad genom CNC-böjning så att rörgeometrin matchar exakta monteringspunkter på motorblocket
  • Tillverkad av kallbearbetade stålrör klassade för upprepade högtrycksutmattningscykler

Kärnfunktioner hos ett bränsleinsprutningsrör

Ett bränsleinsprutningsrör utför flera jobb samtidigt, och var och en påverkar hur en motor startar, går på tomgång och reagerar under belastning.

Bränsleleverans

Linjens primära uppgift är att flytta en uppmätt bränslevolym från pumpens utlopp till injektorns inlopp utan förlust, luftning eller fördröjning, vilket matchar bränsleinsprutningsledningens uteffekt med injektorns tidpunkt så att varje cylinder får samma volym enligt schemat.

Högtrycksöverföring

Röret måste överföra tryckspikar som genereras av pumpen eller skenan utan att expandera eller absorbera energi som istället ska nå injektorns munstycke. Även en liten mängd elastisk expansion i rörväggen kan fördröja tryckuppbyggnaden vid injektorspetsen, en effekt ingenjörer beskriver som volymetrisk effektivitetsförlust.

Noggrannhet vid insprutningstid

Eftersom bränsle behandlas som inkompressibelt sker tryckvågsöverföring genom ledningen på en bråkdel av en millisekund. Alla variationer i rörlängd, inre diameter eller väggstyvhet mellan cylindrarna kan förskjuta insprutningstiden något från en cylinder till en annan, så ingenjörsteam specificerar matchande bränsleinjektorlinjelängder och böjbanor över en cylinderbank varhelst layouten tillåter det.

Stöd för atomisering

Stabil tryckleverans vid insprutningsmunstycket är det som gör att bränsle kan finfördelas till det fina droppmönster som förbränning kräver. När ett bränsleinsprutningsrör är slitet, sprucket eller underdimensionerat sjunker trycket vid munstycket och finfördelningskvaliteten sjunker, vilket vanligtvis visar sig som grov tomgång, hårdare kallstarter eller ökad avgasrök.

Typr av bränsleinsprutningsledningar

Bränsleinsprutningslinjer är i allmänhet grupperade efter väggstruktur och efter motorplattformen de är konstruerade för att tjäna.

Allmän klassificering av bränsleinsprutningsledningar och bränsleinsprutningsrörstrukturer
Type Struktur Typisk tillämpning
Enkelväggsrör En genomgående kalldragen stålvägg Personbilar och lätta dieselmotorer
Dubbelvägg (duplex) rör Två lager kallformade till en vägg för extra sprängmarginal Kraftiga lastbilar, bussar och motorer utanför motorvägar
Autofrettage behandlat rör Enkelvägg förspänd invändigt genom kontrollerat övertryck Common rail-system över 2000 bar
Armored / Sleeved Pipe Standardrör försett med en skyddande ytterhylsa vid slitpunkter Motorer med snäva färdvägar nära rörliga komponenter

Klassificering efter applikation

  • Dieselbränsleinsprutningslinjer för personfordon
  • Bränsleinsprutningsrör för lätta kommersiella fordon
  • Tunga lastbilar och bussinjektorlinjer
  • Linjer för jordbruks- och anläggningsmaskiner
  • Marina och industriella motorlinjer
  • Generatorsats injektorledningar

Struktur för en bränsleinjektorlinje

En färdig bränsleinjektorlinje är byggd av mer än ett enda rör. Varje ände är formad och bearbetad för att täta mot pumpen eller skenan på ena sidan och injektorn på den andra, medan mittsektionen är böjd till en specifik radie så att den rensar omgivande motorkomponenter utan kontakt.

Skena / pumpkropp Injektorkropp Unionsmutter Konsäte Rörkropp (böjd sektion) Hylsmutter

Förenklad isometrisk vy av en bränsleinjektorledningsenhet mellan en pump eller rälskropp och injektorn

Nyckelkomponenter

  • Konsäte: den bearbetade spetsen som bildar en metall till metall tätning mot pumpen eller skenans utlopp
  • Kopplingsmutter: träs på utloppsbulten och drar konsätet till tätande kontakt
  • Rörkropp: den bärande sektionen mellan båda ändar, formad genom CNC-böjning
  • Hylsmutter: beslaget på injektorsidan som säkrar den motsatta änden
  • Skyddshylsa: ett valfritt yttre lager läggs till där röret annars skulle gnugga mot konsoler eller angränsande linjer

Prestandadata för bränsleinjektorlinjen

Figurerna nedan sammanfattar vanliga tryckområden, dimensionsfördelning och jämförande prestanda mellan rörtyper. De presenteras som allmänna referenspunkter snarare än specifikationer för en enskild motormodell.

Insprutningstrycksutveckling över systemgenerationer

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Aktuell

Ungefärligt common rail-tryck i bar över successiva systemgenerationer

Typiskt drifttryck efter applikation

Personbilsdiesel
2000 bar
Lätt nyttofordon
2200 bar
Medium / tung lastbil och buss
2500 bar
Jordbruk och byggande
2200 bar
Marin och industrimotor
1800 bar

Typiskt övre arbetstryckintervall per motorplattform, uttryckt i bar

Vanlig ytterdiameterfördelning

6 mm, 15 %
8 mm, 35 %
10 mm, 30 %
12 mm, 15 %
14 mm, 5 %

Relativ andel av ytterdiameterstorlekar som vanligtvis används i applikationer med bränsleinsprutningsledningar

Prestandajämförelse mellan rörtyper

Tryckkapacitet Utmattningsmotstånd Vibrationsmotstånd Böj formbarhet Korrosionsbeständighet
Standard kalldraget rör Autofrettage behandlat rör Duplex / Dubbelväggsrör

Relativ jämförelse av rörtyper över fem prestandaattribut, poängsatt på en femgradig skala

Material och tillverkningsprocess

Materialval och formningsmetod påverkar hur länge en bränsleinjektorlinje håller vid upprepade tryckcykler.

Vanliga material som används för produktion av bränsleinsprutningsledningar och bränsleinsprutningsrör
Material Typiskt kännetecken Vanligt bruk
Kolstål Kalldragen, hög draghållfasthet, kostnadseffektiv Personbilar och lätta applikationer
Legerat stål Högre utmattningsbeständighet genom legeringselement Medel- och tunga dieselsystem
Rostfritt stål Stark korrosionsbeständighet i fuktiga eller marina miljöer Motorer för marin, industri och utomhusutrustning

Kallformning och autofrettage

Genom att applicera ett kontrollerat inre tryck på röret under bearbetningen uppstår plastisk deformation vid innerväggen, vilket skapar kvarvarande tryckspänning. Denna restspänning uppväger dragspänningen som genereras under normalt arbetstryck, vilket förbättrar utmattningslivslängden och höjer sprängtrycksmarginalen för det färdiga bränsleinsprutningsröret.

CNC-böjning och dimensionskontroll

CNC-rörböjningsutrustning formar den tredimensionella geometrin för varje bränsleinjektorlinje så att den matchar monteringspunkterna på en specifik motordesign, vilket hjälper den färdiga delen att sitta korrekt utan extra stress vid anslutningspunkterna.

Tillämpningar av bränsleinsprutningsledningar och bränsleinsprutningsrör

Bränsleinsprutningslinjer är konstruerade runt ruttutrymmet, arbetscykeln och driftsmiljön för plattformen de betjänar.

  1. Personbilar med diesel: kompakta böjradier för att passa motorrum med kort hjulbas
  2. Lätta kommersiella skåpbilar och pickuper: linjer anpassade till högre arbetscykel tomgång och stopp startar användning
  3. Medelstora och tunga lastbilar och bussar: linjer med större ytterdiameter klassade för utökad tryckcykel
  4. Jordbruks- och anläggningsmaskiner: linjer dragna för att tolerera damm, vibrationer och stora temperatursvängningar
  5. Marina och industrimotorer: linjer specificerade med extra korrosionsbeständighet för fuktiga driftsmiljöer
  6. Generatoraggregat och stationär kraftutrustning: linjer dimensionerade för kontinuerlig drift snarare än variabel belastningscykel

Tillverkningskapacitet för bränsleinjektorlinjer

Produktionsanläggningar som fungerar som tillverkare av bränsleinsprutningsrör kombinerar typiskt CNC-rörböjning, intern kallformning och precisionsbearbetning under ett tak så att dimensionstoleranserna förblir konsekventa från den första prototypen till hela produktionsvolymen. En anläggning byggd kring detta omfång fungerar vanligtvis över tiotusentals kvadratmeter och parar automatiska rörbockningscenter med dedikerade hårdlödnings- och svetslinjer för att hålla OEM-program för bränsleinjektorlinje på en enda spårbar produktionsbana.

Typisk produktionsutrustning

  • Flera CNC helautomatiska rörbockningsmaskiner för exakt tredimensionell geometri
  • Hydrauliska inre formningsmaskiner som täcker ett brett diameterområde
  • Automatiserade lasersvetsnings- och svetsrobotceller för jämn fogkvalitet
  • Storskaliga bearbetningscentra för ändformning, konsäten och gängskärning
  • Ett dedikerat test- och inspektionsområde för dimensions- och tryckkontroller

Anläggningar som är inrättade på detta sätt är positionerade för att stödja både en leverantörsrelation för dieselbränsleinjektorrör för eftermarknadsdistribution och en roll som tillverkare av common rail-injektorrör för OEM-plattformar, eftersom samma rörformnings- och autofrettage-processlinje kan växla mellan duplex, enkelvägg och pansarkonfiguration utan separata verktygsinvesteringar. För köpare som undersöker en bränsleinsprutningsrörstillverkare i Kina baserad försörjningskedja är kombinationen av intern forskning och utveckling, en kontrollerad formningsprocess och integrerad laboratorietestning i allmänhet det som avgör om en leverantör av högtrycksbränslerör kan hålla snäva toleranser över upprepade produktionskörningar.

Installations- och underhållsöverväganden

Korrekt hantering före och efter installationen har en direkt effekt på hur länge en bränsleinjektorlinje fungerar utan problem.

Installationsrutiner

  • Dra åt kopplingsmuttrarna enligt vridmomentsekvensen som specificeras för motorn, arbeta i jämna, gradvisa steg snarare än ett kontinuerligt drag
  • Stöd röret längs dess längd med originalklämmorna så att vibrationsbelastningen inte koncentreras vid kopplingsändarna
  • Undvik att böja om eller räta ut en formad linje i fältet, eftersom omformning av ett kallbearbetat rör tar bort det kvarvarande spänningsmönstret som är inbyggt under tillverkningen

Inspektion och slitageskyltar

  • Bränsleläckage eller våta rester runt kopplingsmutterområdet
  • Synlig yta sprickbildning nära konsätet eller vid en böjspets
  • Ytgropar eller missfärgning på linjer utsatta för fukt eller vägsalt
  • En grov tomgång eller hård kallstart som förbättras när rälstrycket kontrolleras

Förvaringshantering

När en bränsleinjektorledning förvaras före installation, minskar risken för fuktrelaterad ytkorrosion innan delen når motorn genom att hålla de skyddande ändlocken på plats och röret i ett torrt, temperaturstabilt område.

Vanliga frågor

Q1: Vad är en bränsleinjektorlinje

En bränsleinjektorlinje är ett högtrycksrör som överför bränsle från insprutningspumpen eller common rail till injektorn, vilket bibehåller det tryck som behövs för att injektorn ska öppna och leverera bränsle enligt schemat.

F2: Vad gör ett bränsleinsprutningsrör

Den hanterar bränsletillförsel, högtrycksöverföring och insprutningsnoggrannhet, och håller trycksignalen från pumpen eller skenan konsekvent hela vägen till insprutningsmunstycket.

F3: Hur fungerar en dieselinjektorlinje

Linjen överför bränsletrycket med minimal fördröjning, stöder exakt insprutningstid och hjälper injektorn att producera ett fint finfördelat sprutmönster vid insprutningsögonblicket.

F4: Vilka material är bränsleinsprutningsrör gjorda av

Vanliga material inkluderar rostfritt stål, kolstål och legerat stål, valda baserat på tryckklassificering, utmattningskrav och motorns driftsmiljö.

F5: Hur ofta ska bränsleinsprutningsledningarna inspekteras

Rutinmässig visuell inspektion vid varje serviceintervall är typiskt, kontroll av läckage vid beslag, ytsprickor nära böjar och korrosion på den yttre ytan.

F6: Kan en bränsleinsprutningsledning repareras eller bör den bytas ut

Eftersom röret förlitar sig på ett specifikt inre restspänningsmönster, byts vanligtvis en linje som visar sprickbildning, deformation eller läckage ut snarare än omformad eller reparerad.

F7: Vad får en bränsleinsprutningsledning att läcka eller spricka

Upprepad tryckutmattning, lösa eller över åtdragna kopplingar, vibrationer som skaver mot närliggande komponenter och korrosion är de vanligaste orsakerna.

F8: Är bränsleinsprutningsledningar desamma för bensin- och dieselmotorer

Nej, diesel common rail- och pumpsystem fungerar i allmänhet vid mycket högre tryck än bensinsystem med direktinsprutning, så ledningsväggtjocklek och materialval skiljer sig därefter.
