Hur man väljer rätt bilbränsleinjektorlinje

Att välja rätt bilbränsleinjektorlinje kommer ner till fyra faktorer

Högern bränsleinsprutningslinje för bilar är den som matchar driftstrycket för bränsletillförselsystemet, använder ett material som är anpassat till bränsletypen och miljön under huven, ansluts genom en passform som är anpassad till injektorn och skenan, och är dimensionerad för diameter, väggtjocklek och draglängd. Att få någon av dessa variabler fel tenderar att förkorta livslängden och kan med tiden leda till ojämn bränsletillförsel vid insprutningsspetsen.

På en bensinmotor med flera portar är en bränsleledning klassad för lågt till måttligt tryck med en korrosionsbeständig beläggning i allmänhet tillräcklig för insprutningsmatningssegmentet. På en bensin direktinsprutning eller diesel common rail-motor måste insprutningsledningen mellan skenan eller pumpen och varje injektor motstå tryck som sitter en storleksordning högre, vilket kräver kallbearbetade stålrör snarare än en standardslang. Avsnitten nedan går igenom varje urvalsfaktor mer i detalj, tillsammans med referensdiagram som visar hur dessa variabler jämförs mellan vanliga motorplattformar.

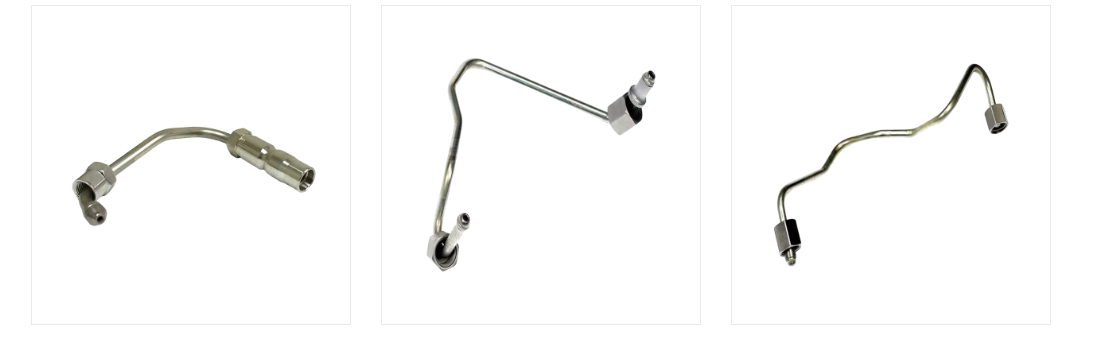

Vad a Bränsleinjektorlinje Gör det faktiskt i bränslesystemet

En bränsleinjektorlinje är den del av slangen som transporterar trycksatt bränsle från pumpen eller common rail till insprutningsmunstycket vid varje cylinder. Inom den bredare gasledningen i bilnätverket, sitter den i slutet av leveransvägen, efter tankledningen, filterledningen och matningsledningen, och precis före den punkt där bränsle mäts och finfördelas i inloppsporten eller förbränningskammaren. Eftersom det arbetar närmast injektorn upplever detta segment de skarpaste tryckpulserna i hela bränslekretsen.

Autobränsleledningar grupperas ofta tillsammans i vardagliga samtal, men själva injektorledningen är en distinkt komponent från tanken till pumpledningen eller returledningen. Den måste tolerera snabb tryckpulsering som skapas varje gång en injektor öppnas och stänger, i vissa fall hundratals gånger per sekund över motorns varvtalsintervall, samtidigt som den förblir tillräckligt tät för att förhindra även mindre läckage vid anslutningspunkterna.

Varför injektorlinjesegmentet får extra teknisk uppmärksamhet

Till skillnad från en längd av allmänna bränsleslangar behöver en injektorlinje vanligtvis en styv eller halvstyv väggkonstruktion så att den håller sin form mot injektorkroppen under vibration. I många reservdelskataloger är en bränsleledning av denna typ listad under bränsleleveransutrustning tillsammans med dess matchande beslag, klämmor och monteringsklämmor, eftersom alla dessa delar arbetar tillsammans för att hålla anslutningen tät genom upprepade tryckcykler.

Vanliga material som används i bränsleinjektorledningar och hur de jämförs

Fyra materialfamiljer täcker större delen av marknaden för bilbränsleinjektorer: rostfritt stål, kallbearbetad stållegering, nylon och komposit- eller förstärkta polymerrör. Var och en balanserar trycktolerans, korrosionsbeständighet och flexibilitet på olika sätt, vilket är anledningen till att motorkonstruktörer sällan använder samma material för lågtrycksförsörjningssidan och högtrycksinjektorsidan av samma system.

Materialöversikt för val av bränsleinjektorlinje

Allmän jämförelse av material som vanligtvis används för bränsleinsprutningslinjer för bilar
Material	Typisk tryckklass	Korrosionsbeständighet	Flexibilitet	Vanlig applikation
Rostfritt stål	Högtrycks common rail-segment	Hög	Låg	Diesel- och GDI-injektormatningsledningar
Stållegering, kallbearbetad	Högtrycks common rail-segment	Måttlig till hög	Låg	Diesel common rail injektorrör
Nylon	Låg to moderate pressure	Hög	Hög	Tillförsel-, retur- och ångledningar
Komposit, förstärkt	Måttligt tryck	Måttlig till hög	Måttlig	Mellantrycksmatning och bygelledningar

Rostfritt stål och kallbearbetad stållegering dominerar högtryckssegmentet eftersom båda kan gå igenom autofrettage, ett kallbearbetningssteg som pressar innerväggen förbi sin sträckgräns och lämnar efter sig ett lager av kvarvarande tryckspänning. Den kvarvarande spänningen uppväger dragspänningen som skapas under varje insprutningstryckpuls, vilket är en anledning till att en korrekt bearbetad stålinjektorlinje kan hantera tryck långt över 200 MPa i en diesel common rail-applikation utan tidiga utmattningssprickor.

Relativ jämförelse mellan fem prestationsfaktorer, endast illustrativ översikt

Matcha tryckklasser till det använda injektionssystemet

Tryckklass är det första filtret som används vid avsmalning av ett bränsleledningsalternativ. En linje byggd för en bensinförsörjningskrets med lågt tryck är inte en ersättning för segmentet som matar en common rail-injektor, och att använda fel klass i endera riktningen slösar antingen med hållbarhetsmarginalen eller skapar en verklig tillförlitlighetsrisk.

Typiskt drifttryck efter systemtyp

Ungefärligt drifttryck per typ av insprutningssystem, endast referensområden och inte strikt linjär

Högtrycksdiesel common rail-injektorlinjen är det segment som får mest teknisk uppmärksamhet eftersom det måste stå emot både extremt statiskt tryck och snabb pulsering. Direktinsprutade bensinsystem sitter emellan och behöver ett rör som kan hantera tvåsiffriga MPa-tal utan väggtjockleken hos en dieselledning. Att förstå vilken konsol ett fordon hamnar i är det snabbaste sättet att välja en kompatibel bränsleinjektorlinje innan man tittar på material eller monteringsdetaljer.

Bränsleledningskopplingstyper och anslutningsmetoder för en säker tätning

Bränsleledningar och kopplingar fungerar som ett enda system snarare än som separata inköp, eftersom ett rör som annars är korrekt klassificerat fortfarande kan läcka om det paras ihop med en felaktig anslutning. Bränsleinsprutningslinjer för bilar använder vanligtvis en av en handfull beprövade anslutningssätt, vald baserat på tryckklass, rörmaterial och hur ofta skarven behöver servas.

Typer av bränsleledningsanslutningar som finns på moderna fordon

Flare beslag forma en metall-till-metall-tätning med hjälp av en utvidgad rörände som pressas mot en matchande kon, som vanligtvis används på stålinjektorledningar som ser högt tryck.
Kompressionskopplingar lita på en hylsa som biter i rörväggen när muttern dras åt, användbart där en lina behöver sammanfogas utan att röränden utvidgas.
Snabbkopplingar snäpper ihop och används ofta på nylonmatnings- och returledningar där snabb montering och demontering spelar roll vid servicearbete.
Banjobeslag använd en ihålig bulttyp som gör att linan kan sitta i en fast rotationsvinkel, ofta vid injektorns inlopp där utrymmet är litet.
Tryck på hullingsbeslag par med förstärkta bränsleslangar i sektioner med lägre tryck av kretsen och är vanligtvis säkrade med en klämma.
Gängade kompressionsmuttrar används vid injektor- och rälsportarna på högtrycksstålledningar, vridna till en fastställd specifikation under montering.

Bilslangar och kopplingar som fungerar tillsammans

I praktiken kombinerar bilslangar och kopplingar för bilbränsleledningar styva slangsektioner med korta flexibla slangdrag där vibrationsisolering behövs mellan motorn och chassit. Typer av bränsleledningar skiljer sig mellan kopplingar i originalutrustningsstil och generiska eftermarknadsdesigner, så det säkraste tillvägagångssättet när man skaffar en ersättningstyp för bränsleledningskopplingar är att matcha gängstigningen, rörets ytterdiameter och tätningsmetod för originaldelen snarare än att anta utbytbarhet mellan motorfamiljer.

Diameter, väggtjocklek och längd överväganden för val av injektorlinje

Skala för ytterdiameter och väggtjocklek med både tryckklass och injektorflödeskrav. En dieselmotor med större slagvolym eller en kraftig dieselmotor flyttar mer bränsle per cykel, så dess injektorlinje behöver vanligtvis ett bredare hål för att hålla flödeshastigheten och tryckfallet inom ett acceptabelt intervall, medan väggen fortfarande behöver växa sig tjockare för att klara det högre arbetstrycket.

Ungefärlig ytterdiameter på injektorlinjesegmentet per motorplattform, endast allmän referens

Längden spelar lika stor roll som diametern. En körning som är längre än nödvändigt tillför tryckfall och extra massa som måste spännas fast och stödjas, medan en körning som är för kort belastar beslagen i båda ändar när motorn väl sätter sig under sina egna fästen. Att följa den ursprungliga rörlängden och böjgeometrin, eller en korrekt uppmätt ersättning, håller ledningen fri från oönskade spänningar vid injektorn och skenanslutningarna.

Rutning, frigång och vibrationsskydd under installation

Korrekt routing skyddar en bränsleinjektorlinje från två av dess vanligaste felutlösare: värme och skav. En ledning som går nära avgasgrenröret åldras snabbare än en som dras längs den svalare sidan av motorrummet, och en ledning som skaver mot en konsol eller ledningsnät kommer så småningom att slitas genom dess yttervägg.

Följ den ursprungliga färdvägen och klämmornas placeringar så att linjen håller sitt designade utrymme från rörliga delar och heta ytor.
Håll ett synligt mellanrum mellan röret och eventuell avgaskomponent, lägg till en värmesköldsektion där fabrikslayouten inkluderar en.
Placera monteringsklämmor med jämna mellanrum så att röret inte kan böjas tillräckligt för att komma i kontakt med intilliggande hårdvara under motorrörelser.
Undvik att böja stålrör tätare än dess nominella minsta böjradie, eftersom en skarp böj tunnar väggen och koncentrerar spänningen.
Kontrollera vridmomentet vid varje koppling efter den första värmecykeln, eftersom termisk expansion kan lossa en skarv som dragits kallt.

Identifiera slitage, läckor och prestandaproblem över fordonets körsträcka

Slitage på bränsleinjektorlinjen tenderar att byggas gradvis snarare än att dyka upp på en gång, varför periodisk visuell inspektion fångar upp de flesta problem innan de påverkar körbarheten. Diagrammet nedan illustrerar hur andelen inspekterade linjer som visar någon form av slitage vanligtvis stiger när körsträckan ackumuleras.

Illustrativ andel av inspekterade bränsleledningar som visar slitagetecken efter miltal, allmän trend som referens

En bränsleinsprutningsledning misslyckas sällan utan varningsskyltar. En svag bränslelukt nära motorrummet, en synlig fuktrester längs röret, en ojämn tomgång som inte fanns tidigare eller ett litet fall i bränsletrycksavläsningarna under diagnostik är alla skäl att inspektera ledningen och dess kopplingar innan problemet påverkar start eller acceleration.

Underhållsmetoder som hjälper till att förlänga injektorlinjens livslängd

De flesta metoder som skyddar en bränsleinjektorlinje är enkla och låga ansträngningar, vilket gör dem lätta att vika ihop till ett rutinmässigt servicebesök snarare än att behandla dem som en separat uppgift.

Torka av linan och kopplingarna under oljebyten och leta efter en matt, klibbig film som indikerar ett långsamt sipp.
Kontrollera monteringsklämmorna för sprickor eller löshet, eftersom en lina som kan röra sig är en lina som så småningom skaver.
Håll motorrummet fritt från skräp som ansamlas runt linjen, eftersom instängd fukt och vägsand påskyndar ytkorrosion.
Byt ut slitna klämmor och packningar samtidigt som eventuella beslag som störs under icke-relaterat reparationsarbete.
Bekräfta att bränslefiltrets serviceintervall följs, eftersom partikelföroreningar kan påskynda slitaget inuti insprutningsledningen och vid själva injektorn.

Tillverkningsmetoder bakom varaktig bränsleinjektorlinjeproduktion

Prestandaskillnaderna som beskrivs ovan kommer från hur en bränsleinjektorlinje tillverkas, inte bara råvaran den utgår från. Högtrycksinjektorrör är typiskt utformade av speciellt utvalda låglegerade stålrör, sedan värmebehandlade och kallbearbetade för att höja sträckgränsen och utmattningsmotståndet så att det färdiga röret kan hantera tryckpulseringen av ett diesel common rail-system.

Autofrettage-bearbetning, där röret trycksätts utanför sitt normala arbetsområde under tillverkning, skapar ett lager av kvarvarande tryckspänning på innerväggen som motverkar dragspänningen som genereras under drift. Precisionsböjning av CNC-rör används sedan för att forma varje linje så att dess tredimensionella geometri stämmer överens med motorlayouten, vilket gör installationen enkel och undviker extra stress vid monteringspunkterna.

Produktionsanläggningar som är specialiserade på denna kategori, såsom JIATIAN i Ningbo, kombinerar CNC-rörbockningsutrustning, hydrauliska formningslinjer, automatiserad lasersvetsning och dedikerade testområden för att hålla dimensionsnoggrannheten och väggintegriteten konsekvent från en produktionskörning till nästa. Denna typ av integrerad process, från rörformning till slutliga geometrikontroller, är det som gör att en bränsleinjektorlinje kan produceras till en repeterbar standard över stora ordervolymer såväl som mindre specialserier.

Vanliga frågor om bilbränsleinsprutningslinjer

Vanliga frågor som ställs om delar och service för bränsleinsprutare för bilar
F1: Vad är en bränsleinjektorlinje En bränsleinjektorlinje är slangsegmentet som transporterar trycksatt bränsle från pumpen eller common rail till injektorn vid varje cylinder och bildar den sista länken i bränsletillförselvägen.	F2: Vad gör en bränsleinjektorlinje Den överför bränsle under tryck till insprutaren samtidigt som den motstår de snabba tryckpulserna som skapas varje gång insprutaren öppnar och stänger under motordrift.
F3: Var är bränsleinjektorlinjen belägen Den löper mellan bränsleskenan eller högtryckspumpen och insprutningskroppen, vanligtvis längs toppen eller sidan av motorn nära insugningsröret.	F4: Vilka material är bränsleinjektorledningar gjorda av Vanliga alternativ inkluderar rostfritt stål, kallbearbetad stållegering, nylon och kompositmaterial, var och en lämpad för olika tryck- och flexibilitetsbehov.
F5: Vad är skillnaden mellan en bränsleinjektorlinje och en bränsleskena Bränsleskenan är det delade grenröret som distribuerar trycksatt bränsle till varje cylinder, medan insprutningslinjen är det individuella segmentet som ansluter skenan eller pumpen till en enda injektor.	F6: Hur vet jag om min bränsleinjektorlinje är dålig Tecken inkluderar en synlig bränslelukt, fuktiga rester längs röret, en oförklarlig ojämn tomgång eller ett fall i uppmätt bränsletryck under en diagnostisk kontroll.
F7: Vad som orsakar läckor i bränsleinsprutningsledningen Typiska orsaker inkluderar lösa eller slitna beslag, skavning från dåligt spelrum till närliggande delar, ytkorrosion och utmattningssprickor efter långvarig tryckcykel.	F8: Kan en skadad bränsleinjektorlinje påverka motorns prestanda Ja, en skadad ledning kan orsaka ojämnt bränsletryck vid injektorn, vilket leder till ojämn tomgång, tvekan eller minskad effekt beroende på problemets svårighetsgrad.
F9: Hur ofta bör bränsleinsprutningsledningar bytas ut Det finns inget enskilt fast intervall, eftersom livslängden beror på körsträcka, färdväg och driftsförhållanden, varför periodisk visuell inspektion rekommenderas över ett strikt kalenderbaserat schema.	F10: Hur man förhindrar korrosion av bränsleinjektorlinjen Håll motorrummet fritt från instängd fukt och skräp, åtgärda omedelbart eventuella skador på skyddsbeläggningen och välj ett material som passar den lokala driftsmiljön.
